替代化學植筋自鎖錨桿
產品簡介

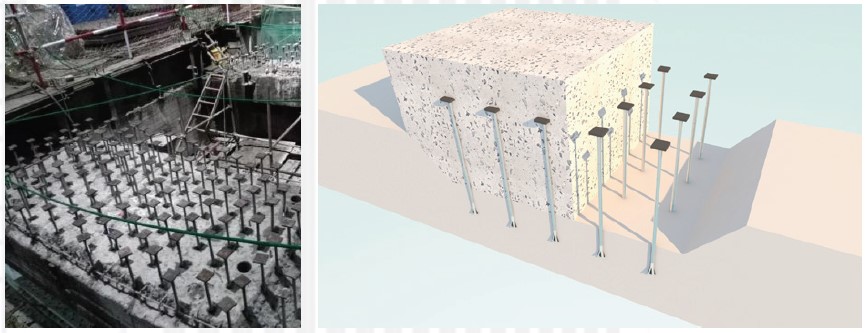

主要在以下工程結構后錨固中應用，克服了化學植筋耐水、耐溫和耐候性差的問題。
1、加固工程
2、替代化學植筋
3、水工混凝土結構
4、機械設備安裝
5、特殊環境結構（冶金、核電、化工等）
6、掛件等應用工程
一、產品照片

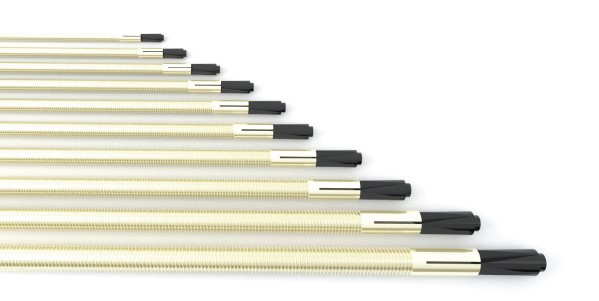

1、擴孔自鎖錨桿

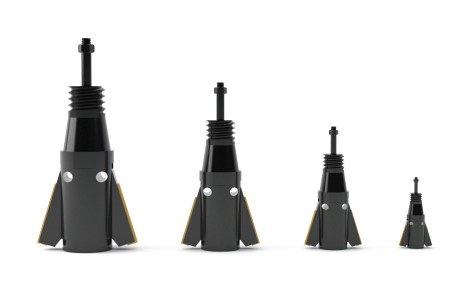

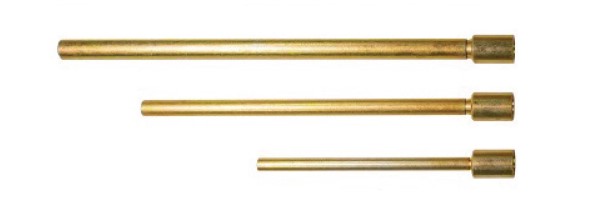

2、擴孔鉆頭
3、鉆桿

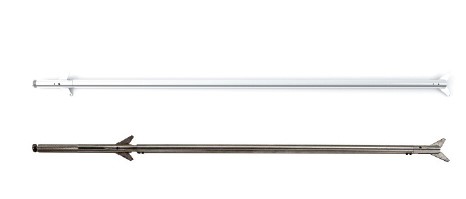

4、測孔儀
二、產品特點
1、真正實現底部擴張，錨固安全可靠；
2、可應用于潮濕環境 ；
4、耐候性好，與混凝土結構一致 。

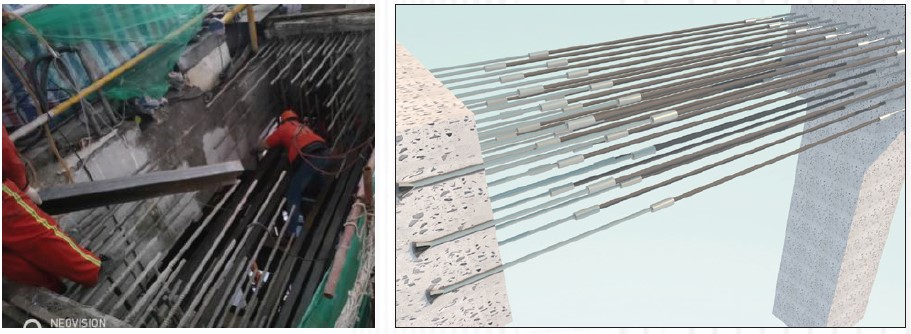

三、典型應用
1、潮濕環境
（1）天荒坪抽水蓄能電站廊道改造加固工程

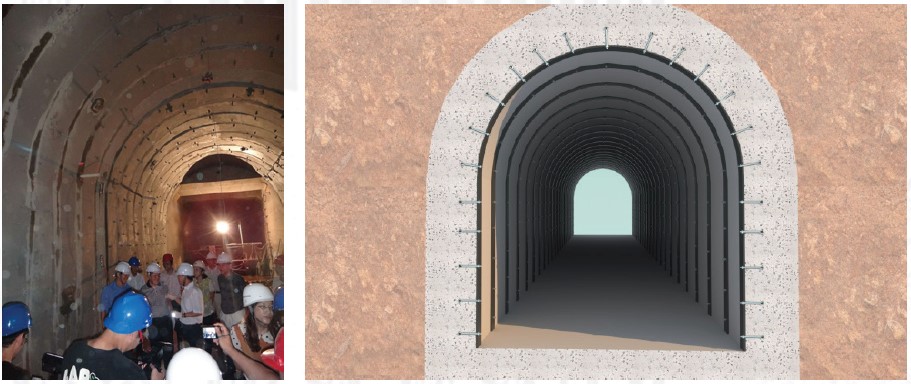

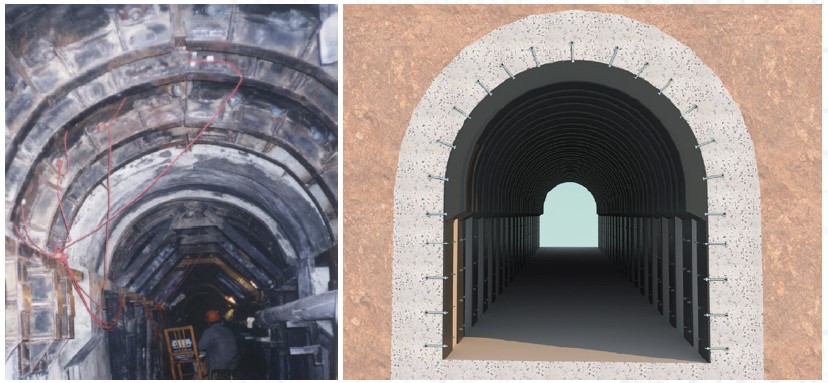

（2）三棵松隧洞混凝土襯砌板加固工程
2、高溫環境
3、高頻振動+高溫環境

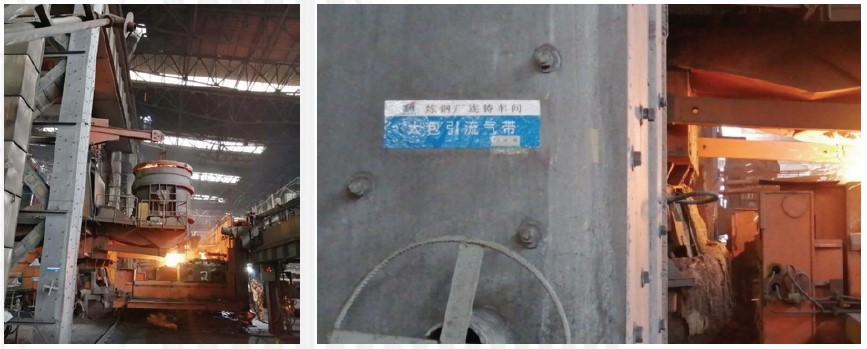

（1）沙隆達發電公司汽機基礎加固改造工程
（2）孟加拉古拉邵電廠汽機基礎二次灌漿層拉結錨固工程
四、產品參數
本系列產品主要用于混凝土中替代化學植筋（錨固），分為自鎖錨桿、注漿料、擴孔鉆頭、測孔儀、輔助安裝設備。
1、自鎖錨桿
自鎖錨桿由桿體和錨頭組成。
|
錨桿型號 |
尺寸 |
重量 |
||||
|
桿體長度 |
安裝前總長 |
安裝后總長 |
螺紋長度/外露長度 |
螺紋型號 |
||
|
JCZ-ZS-MG-12 |
252 |
272 |
257 |
36 |
M12 |
0.24 |
|
JCZ-ZS-MG-14 |
294 |
316 |
299 |
42 |
M14 |
0.38 |
|
JCZ-ZS-MG-16 |
336 |
361 |
341 |
48 |
M16 |
0.56 |
|
JCZ-ZS-MG-18 |
378 |
405 |
383 |
54 |
M18 |
0.80 |
|
JCZ-ZS-MG-20 |
420 |
447 |
425 |
60 |
M20 |
1.08 |
|
JCZ-ZS-MG-22 |
462 |
495 |
467 |
66 |
M22 |
1.46 |
|
JCZ-ZS-MG-25 |
525 |
560 |
530 |
75 |
M24 |
2.12 |
|
JCZ-ZS-MG-28 |
700 |
740 |
705 |
84 |
M27 |
3.54 |
|
JCZ-ZS-MG-32 |
800 |
845 |
803 |
96 |
M30 |
5.28 |
|
JCZ-ZS-MG-36 |
900 |
947 |
904 |
108 |
M36 |
7.49 |
注：1.桿體長度和螺紋長度可以根據需要定制。
2.桿體材料采用8.8級鋼，其它鋼材等級可定制。
2、注漿料
（1）產品規格
|
|
粉料 |
液料 |
液粉比 |
盒 |
總重 |
|
稠態 |
1kg/包 |
0.12kg/包 |
0.11~0.13 |
8組 |
8.96kg |
|
流態 |
1kg/包 |
0.12kg/包 |
0.11~0.13 |
8組 |
8.96kg |
（2）產品性能
|
項目 |
技術指標 |
檢驗標準 |
||
|
普通型 |
高彈性模量型 |
|||
|
顆粒最大粒徑 |
≤0.60 |
≤1.18 |
JC/T 986 |
|
|
流動度
（mm） |
初始值 |
≥300 |
— |
GB/T 50448 |
|
30min保留值 |
≥270 |
— |
||
|
泌水率（%） |
0 |
GB /T 50080 |
||
|
豎向膨脹率
（%） |
3h |
0.02～2.00 |
GB/T 50119 |
|
|
24h與3h差值 |
0.02～0.50 |
|||
|
抗壓強度
（MPa） |
1d |
≥20 |
≥30 |
GB/T 50448 |
|
3d |
≥40 |
≥55 |
||
|
28d |
≥60 |
≥85 |
||
|
抗壓彈性模量
（×104MPa） |
7d |
— |
≥3.15 |
JGJ/T 70 |
|
28d |
— |
≥3.35 |
||
|
氯離子含量（%） |
≤0.03 |
GB/T 8077 |
||
3、擴孔鉆頭
擴孔鉆頭能保證底部擴開直徑為對應錨桿直徑2倍，刀片采用切削混凝土專用E525/E530/E540合金刀片。
|
鉆頭型號 |
鉆頭尺寸 |
鉆桿
規格 |
鉆桿長度
（mm） |
||
|
D（鉆孔直徑） |
L（鉆頭高度） |
D2（擴張后鉆頭最大外徑） |
|||
|
JCZ-ZS-ZT-12 |
18 |
60 |
≥ 21.6 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-14 |
20 |
64 |
≥ 25.2 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-16 |
22 |
76 |
≥ 28.8 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-18 |
25 |
80 |
≥ 32.4 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-20 |
25 |
80 |
≥ 36.0 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-22 |
28 |
90 |
≥ 39.6 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-25 |
32 |
102 |
≥ 45.0 |
Φ25-5 |
750 |
|
JCZ-ZS-ZT-28 |
36 |
110 |
≥ 50.4 |
Φ25-5 |
500 |
|
JCZ-ZS-ZT-32 |
40 |
124 |
≥ 57.6 |
Φ25-5 |
950 |
|
JCZ-ZS-ZT-36 |
44 |
136 |
≥ 64.8 |
Φ25-5 |
950 |
4、測孔儀
|
型 號 |
桿體直徑 |
測孔最小直徑 |
測孔最大直徑 |
|
JCZ-ZS-CKY-I型 |
15 |
15 |
41 |
|
JCZ-ZS- CKY-II型 |
20 |
26 |
56 |
|
JCZ-ZS- CKY-III型 |
20 |
32 |
72 |
五、施工工藝

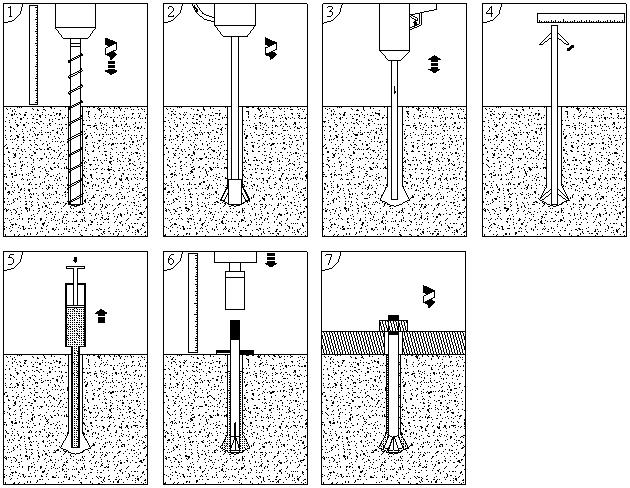

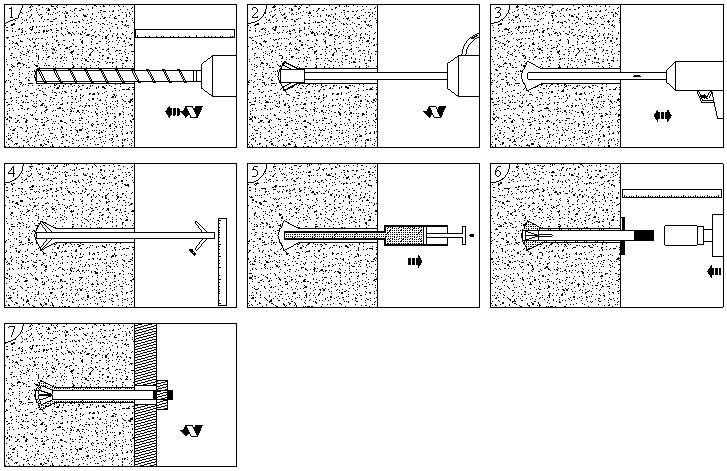

1、水平錨桿施工工序
鉆直孔→底部擴孔→清孔→測量擴孔→注漿→安裝錨桿→連接與安裝
2、豎直向下錨桿施工工序
鉆直孔→底部擴孔→清孔→測量擴孔→注漿→安裝錨桿→連接與安裝

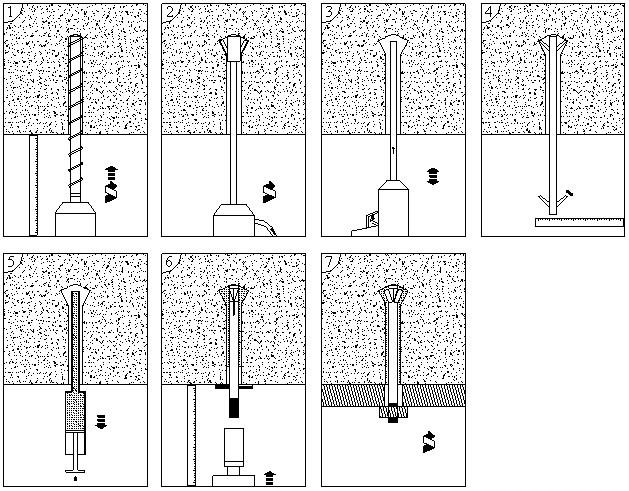

3、豎直向上錨桿施工工序
鉆直孔→底部擴孔→清孔→測量擴孔→注漿→安裝錨桿→連接與安裝
4、施工工藝控制參數
|
錨桿型號 |
鉆孔深度 |
擴孔行程 |
錨桿安裝行程 |
注漿體積
（ml） |
單組注漿料可灌注錨桿孔數 |
|
|
流態型 |
稠態型 |
|||||
|
JCZ-ZS-MG-12 |
221 |
7 |
15 |
31 |
14 |
12 |
|
JCZ-ZS-MG-14 |
257 |
8 |
17 |
40 |
11 |
9 |
|
JCZ-ZS-MG-16 |
293 |
12 |
20 |
52 |
8 |
7 |
|
JCZ-ZS-MG-18 |
329 |
12 |
22 |
77 |
6 |
5 |
|
JCZ-ZS-MG-20 |
365 |
13 |
22 |
64 |
6 |
5 |
|
JCZ-ZS-MG-22 |
401 |
14 |
28 |
93 |
4 |
4 |
|
JCZ-ZS-MG-25 |
455 |
16 |
30 |
141 |
3 |
2 |
|
JCZ-ZS-MG-28 |
621 |
17 |
35 |
248 |
1 |
1 |
|
JCZ-ZS-MG-32 |
709 |
22 |
41 |
318 |
1 |
1 |
|
JCZ-ZS-MG-36 |
797 |
23 |
43 |
398 |
1 |
1 |
注：1、鉆孔深度為設計錨桿深度+5mm。
2、擴孔與錨桿安裝可以根據往孔深方向的進程判斷擴孔和安裝是否到位。
六、檢驗
1、施工前檢驗 ： 對于重要工程，施工前應做破壞性試驗，為設計提供依據。
（1）混凝土條件、桿體材料、錨桿參數和施工工藝必須與工程錨桿相同，且試驗數量不少于3根。
（2）錨桿極限抗拔試驗可采用連續加載或分級加載制度進行（如圖6-1所示）：
a）連續加載：應以均勻速率加載至錨固破壞，總加載時間為2-3min；
b）分級加載：以預計極限荷載的10%為一級，逐級加載，每級持荷1~2min，至錨固破壞。

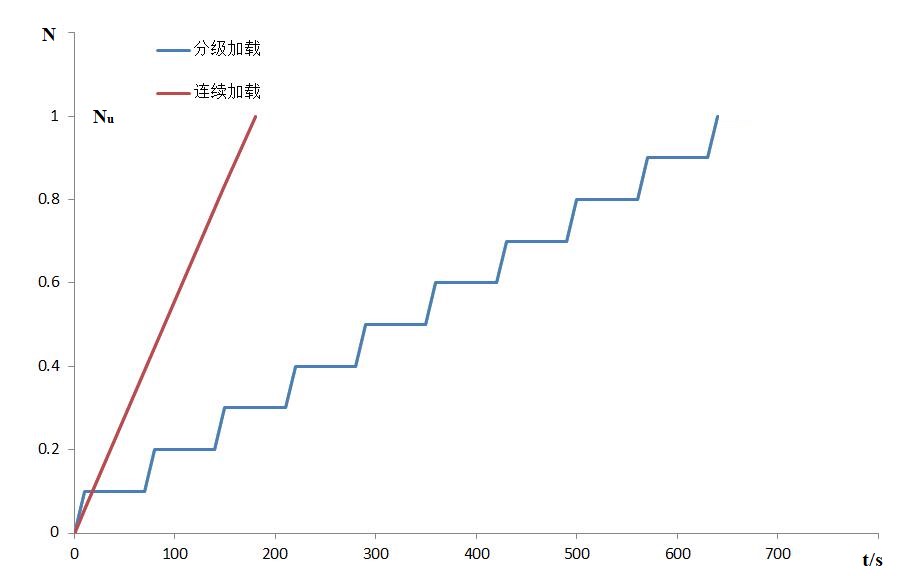

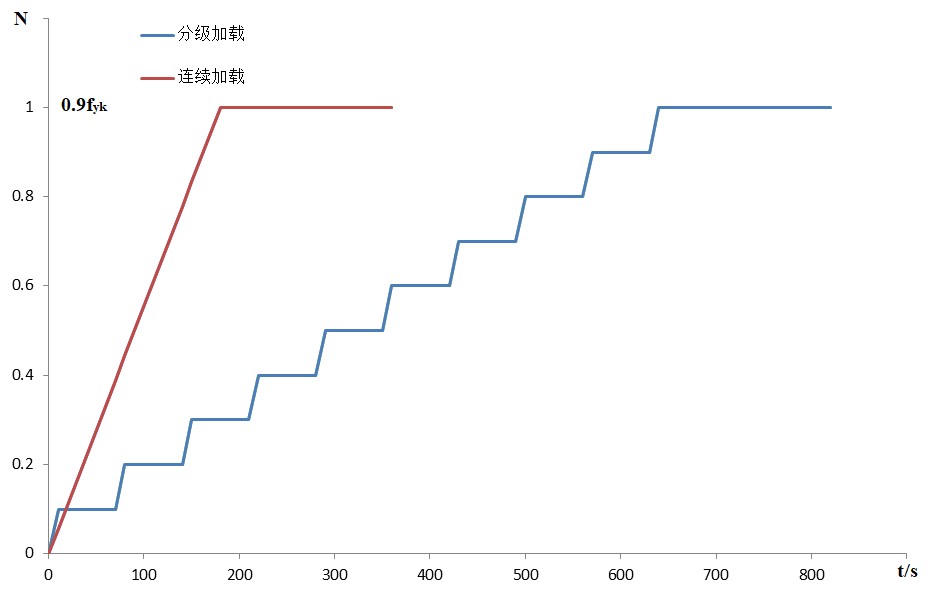

圖6-1錨桿極限抗拔試驗加載方式（橫軸為時間t，縱軸為抗拔力N）
2、施工過程中檢驗： 參考施工工藝控制參數表進行過程控制。
3、施工后檢驗: 非破壞性錨桿拉拔試驗
(1)
（2）錨桿拉拔試驗加載設備可設置反力梁，反力梁兩支點間距不應小于3H（H為錨桿錨固深度），拉拔試驗可采用連續加載或分級加載的方式進行，如圖6-2所示。
a）連續加載：應以均勻速率在2min~3min時間內加載至設定的檢驗荷載，并持荷2min；
b）分級加載：應將設定的檢驗荷載均分為10級，每級持荷1min，直至設定的檢驗荷載，并持荷2min。
圖6-2非破壞性錨桿拉拔試驗加載方式（橫軸為時間t，縱軸為抗拔力N）
（3）當收件錨桿滿足基材無裂縫、錨桿無滑移等宏觀裂損現象，荷載大于0.9fyk持荷2min期間荷載降低不大于5%且變形不超過10mm，可判為合格。當出現不合格錨桿時，應增加錨桿的抽檢量，增加的抽檢量應為不合格錨桿的3倍。
