一、材料簡(jiǎn)介

WSS裂縫密封膠是以高性能環(huán)氧樹脂和改性胺類固化劑為主要成分的雙組分結(jié)構(gòu)修復(fù)材料，主要用于結(jié)構(gòu)裂縫的封閉和填充，性能指標(biāo)滿足GB50728-2011《工程結(jié)構(gòu)加固材料安全性鑒定技術(shù)規(guī)范》的要求。



二、性能特點(diǎn)

1. 高強(qiáng)度、強(qiáng)粘結(jié)力、良好的韌性、良好的剝離強(qiáng)度和抗沖擊性能。

2. 耐老化、耐腐蝕性能優(yōu)異。

3. 工藝性好，立面、仰面施工不流淌。



三、主要用途

1. 裂縫注膠修復(fù)時(shí)的表面封閉。

2. 微細(xì)裂縫的封閉和填充。

3. 包鋼施工的嵌縫封邊。

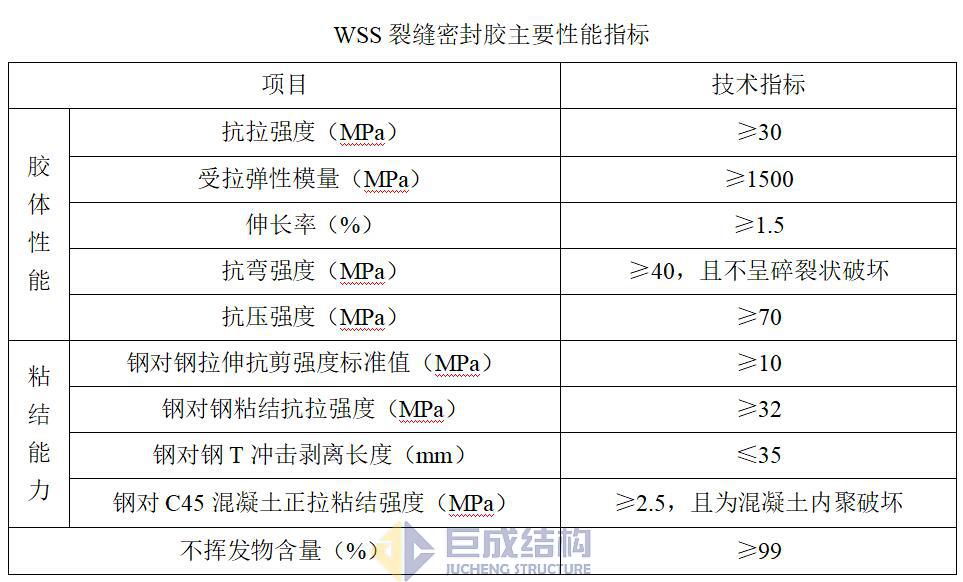

四、材料性能





五、使用要點(diǎn)

1. 粘接面處理：沿裂縫走向用金剛磨片將裂縫兩側(cè)混凝土表面打磨至露出新面，設(shè)計(jì)要求開槽的還應(yīng)開槽。涂膠前保證粘接面干燥、潔凈。

2. 配膠：首先將A、B兩組分按重量比3：1分別稱量；然后倒入容器中用電動(dòng)攪拌器勻速攪拌3分鐘左右，直到呈色一致。一次配膠不宜過(guò)多，隨配隨用。

3. 密封：將配制好的密封膠沿裂縫走向涂刮到混凝土表面，將裂縫封閉。膠層應(yīng)寬窄一致，厚度均勻，平整無(wú)卷邊。

4. 固化：5℃～35℃環(huán)境下72小時(shí)可受力使用。若環(huán)境溫度低于5℃，可采取升溫措施或延長(zhǎng)養(yǎng)護(hù)時(shí)間。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：0.16kg/m（寬度5cm，厚度2mm，未計(jì)損耗）



七、包裝貯存

1. 包裝：20kg/組。

2. 本品應(yīng)在5℃~40℃干燥庫(kù)房?jī)?nèi)儲(chǔ)存，儲(chǔ)存期12個(gè)月。

3. 本品安全無(wú)毒、非易燃易爆，可使用一般交通工具運(yùn)輸。
